Апісанне
Датчыкі абаротаў бескантактавыя на эфекце Хола (ДХ) прызначаны для бескантактавага вызначэння колькасці абаротаў круцельных шасцярняў і камутацыі электрычных ланцугоў.

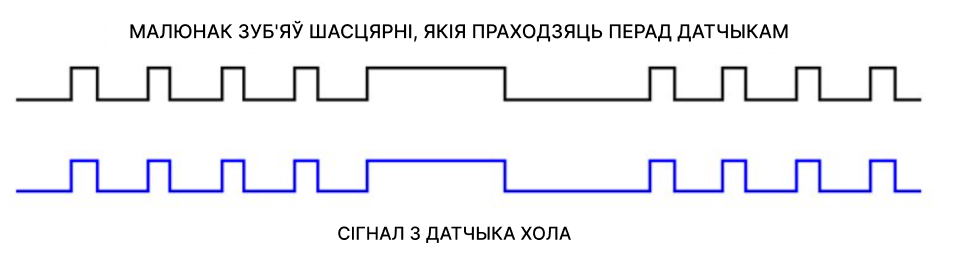

У такіх датчыках выкарыстаны эфект Хола. Інтэгральная схема датчыка Хола размяшчаецца паміж шасцярнёй і пастаянным магнітам. Калі зуб шасцярні праходзіць у элемента датчыка, то ён змяняе велічыню магнітнага поля, які пранізлівае элемент Хола. За кошт гэтага ўзнікае сігнал напружання, які знаходзіцца ў миллівольтавам дыяпазоне і не залежыць ад адноснай хуткасці паміж датчыкам і шасцярнёй. Ацэньваючая электронная схема, убудаваная ў інтэгральную схему датчыка Хола, выпрацоўвае сігнал у форме прамавугольных імпульсаў.
Перавагі датчыка Хола:
- большы рэсурс спрацоўвання з-за адсутнасці механічных кантактаў
- вялікая частата камутацыі.
Асаблівасці:
Па ўмовах эксплуатацыі датчык адпавядае ДАСТ 3940 і вырабляецца па выглядзе кліматычнага выканання ухл 2.1 па ДАСТ 15150 з наступнымі кліматычнымі ўмовамі:
- датчык працуе пры тэмпературы навакольнага паветра ад -25°С да +85°С.
- электрасілкаванне датчыка ажыццяўляецца ад сеткі пастаяннага току намінальнай напругай харчавання 24 В.
- датчык вырабляецца ў корпусе цыліндрычнай формы.
Акрамя гэтага, у большасці выпадкаў (у залежнасці ад канструкцыі ПК) фармоўка выкарыстоўваецца пры ўсталёўцы SMD-кампанентаў, напрыклад, святлодыёдаў.
