Описание
Жесткая многослойная мембранная панель управления (ПУ) является очень надежным изделием. Она представляет собой пакет из нескольких слоев специальных пленок, которые склеены между собой в герметичный пакет, закрепленный на базе жесткой печатной платы из фольгированных стеклотекстолитов толщиной от 0,2 до 2 мм. Этот вид конструкции ПУ зарекомендовал себя с наилучшей стороны, как наиболее надежный вариант реализации системы ввода информации. Именно данный вид конструкции ведет себя наиболее безупречно при работе в широком диапазоне температур и является наиболее долговечным.
Преимущества жестких многослойных мембранных ПУ
1. Толщина и жесткость основания. При такой толщине основания эти клавиатуры могут служить не только по своему прямому назначению - как средство ввода информации, но и замещать собой переднюю панель корпуса изделия, а также служить несущей частью конструкции прибора для размещения и крепления дополнительных элементов конструкции (индикаторов, светодиодных матриц, плат контроллера клавиатуры и др).
2. Минимальное переходное сопротивление и минимальные потери в своих цепях. Благодаря применению печатных плат из фольгированного стеклотекстолита с локальным гальваническим никелированием или золочением контактных зон.
3. Устойчивость к воздействиям внешней среды и загрязнениям. Лицевая поверхность ПУ обладает устойчивостью ко всем эксплуатационным воздействиям. Имея сплошную поверхность, ПУ легко чистится, не собирает грязь, защищает прибор от попадания воды и пыли. А так же благодаря нанесению красочного слоя с внутренней стороны лицевой поверхности, изображение на ПУ не стирается в течение всего срока службы.
4. Замыкающий элемент – металлические мембраны. Мембрана обеспечивает максимальный срок службы (не менее 3 млн. нажатий), хорошую тактильность, высокие показатели эргономичности.
Формовка
Формовка производится с применением специально изготавливаемых штампов и позволяет улучшить эргономические показатели, а также внешний вид ПУ:
• визуально выделяет органы управления среди прочих графических элементов;
• облегчает поиск органов управления при работе на ощупь;
• клавиатура с формованными клавишами не выглядит плоской.
Кроме этого, в большинстве случаев (в зависимости от конструкции ПУ) формовка используется при установке SMD-компонентов, например, светодиодов.

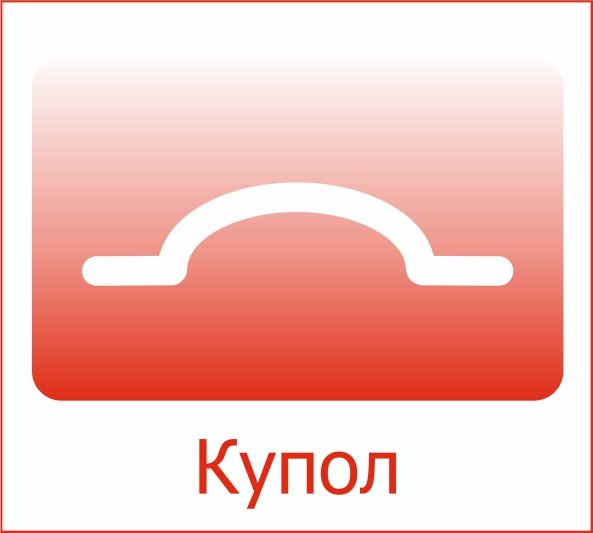

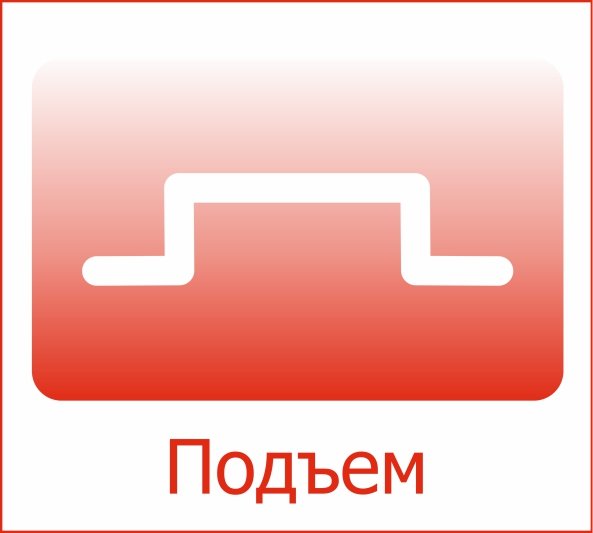

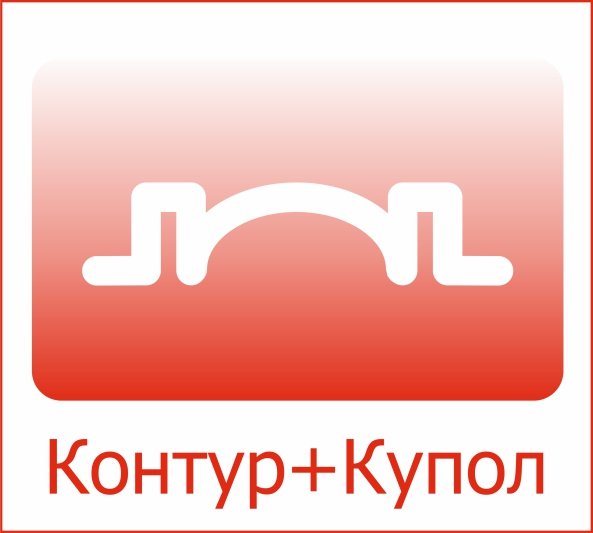

Виды формовки:
Технические характеристики
| Коммутируемое напряжение, В | 0,1…42 |
| Ток коммутации, А | 0,01…100 |
| Сопротивление изоляции, не менее, МОм | 5 |
| Максимальный размер, мм | 300x500 |
| Толщина, без учета элементов крепления, мм | 0,7...3 |
| Ход клавиши, мм | 0,2…0,5 |
| Усилие нажатия клавиш, Н | 1…5 |
| Гарантированное количество нажатий клавиши, не менее | 3 000 000 |
| Рабочий диапазон температур, °С | от –40 до +60 |
| Пыле-, влагозащищенность | IP 52...IP 65 |
