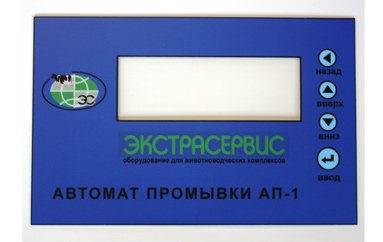

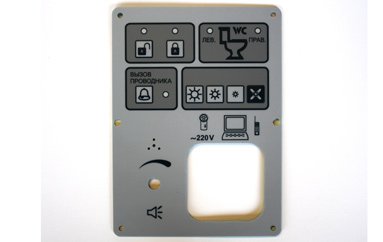

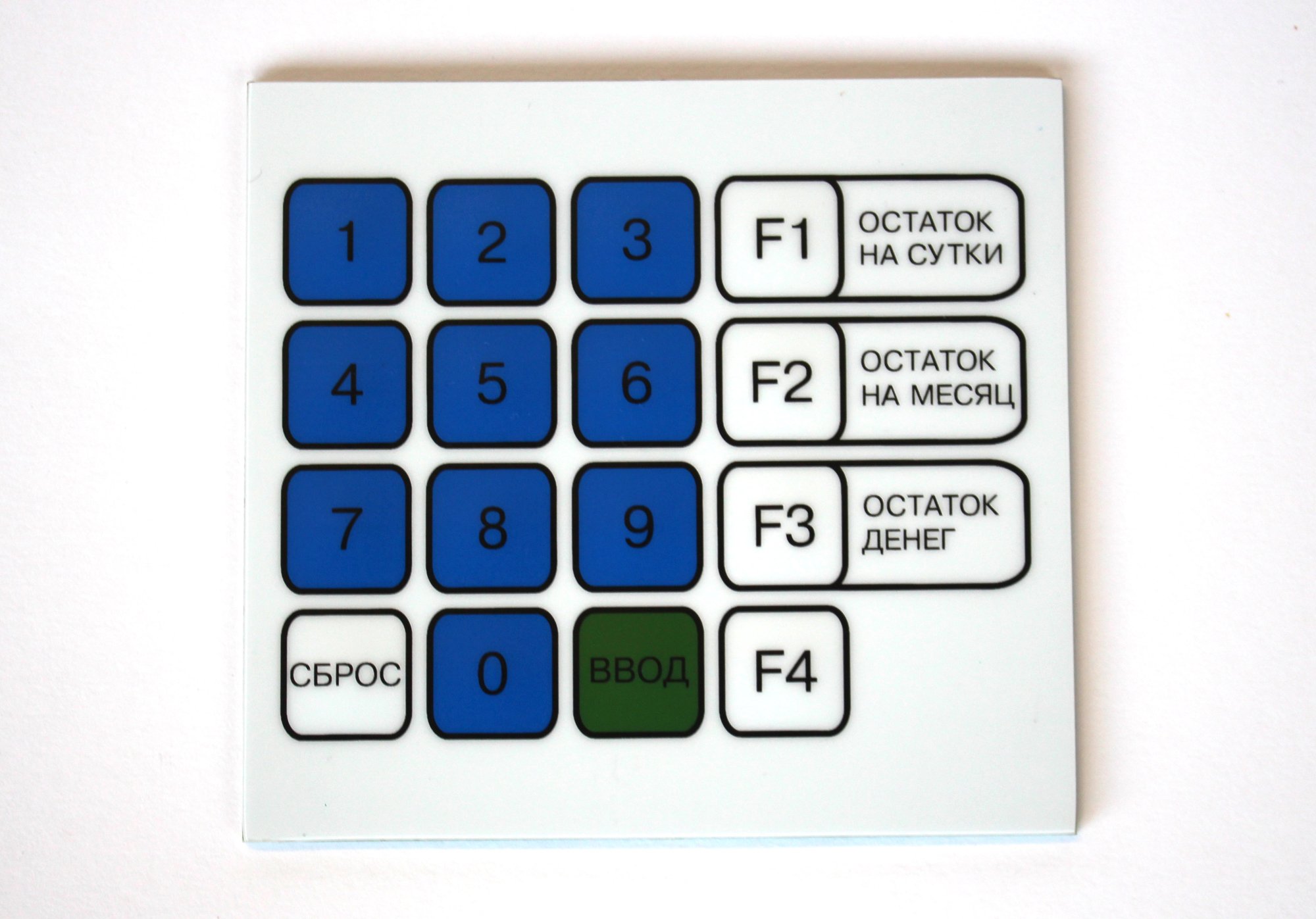

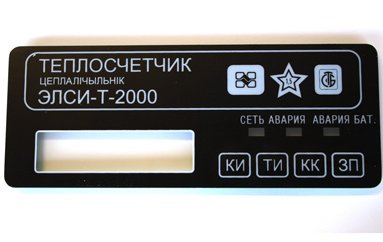

Апісанне
Жорсткая шматслаёвая мембраная панэль кіравання (ПК) з'яўляецца вельмі надзейным вырабам. Яна ўяўляе сабой пакет з некалькіх слаёў спецыяльных плёнак, якія злепленыя паміж сабой у герметычны пакет, замацаваны на базе жорсткай друкаванай платы з фальгіраваных шклотэксталітаў таўшчынёй ад 0,2 да 2 мм. Гэты від канструкцыі ПК зарэкамендаваў сябе з найлепшага боку, як найбольш надзейны варыянт рэалізацыі сістэмы ўводу інфармацыі. Менавіта гэты від канструкцыі паводзіць сябе найбольш бездакорна пры працы ў шырокім дыяпазоне тэмператур і з'яўляецца найбольш даўгавечным.
Перавагі жорсткіх шматслаёвых мембраных ПК
1. Таўшчыня і жорсткасць падставы. Пры такой таўшчыні падставы гэтыя клавіятуры могуць служыць не толькі па сваім прамым прызначэнні, як сродак уводу інфармацыі, але і замяшчаць сабой пярэднюю панэль корпуса выраба, а таксама служыць апорнай часткай канструкцыі прыбора для размяшчэння і мацавання дадатковых элементаў канструкцыі (індыкатараў, святлодыёдных матрыц, поплаткаў кантролера клавіятуры і інш).
2. Мінімальны пераходны супраціў і мінімальныя страты ў сваіх ланцугах. Дзякуючы ўжыванню друкаваных поплаткаў з фальгіраванага шклотэксталіту з лакальным гальванічным нікеляваннем або залачэннем кантактных зон.
3. Устойлівасць да ўздзеяння навакольнага асяроддзя і забруджванняў. Асабовая паверхня ПК валодае ўстойлівасцю да ўсіх эксплуатацыйных уздзеянняў. Маючы суцэльную паверхню, ПК лёгка чысціцца, не збірае бруд, абараняе прыбор ад траплення вады і пылу. А так жа дзякуючы нанясенню маляўнічага пласта з унутранага боку асабовай паверхні, малюнак на ПК не сціраецца на працягу ўсяго тэрміну службы.
4. Замыкальны элемент – металічныя мембраны. Мембрана забяспечвае максімальны тэрмін службы (не менш за 3 млн націскаў), добрую тактыльнасць, высокія паказчыкі эрганамічнасці.
Фармоўка
Фармоўка выконваецца з ужываннем штампаў, якія адмыслова вырабляюцца, і дазваляе палепшыць эрганамічныя паказчыкі, а таксама знешні выгляд ПК:
• візуальна вылучае органы кіравання сярод іншых графічных элементаў;
• палягчае пошук органаў кіравання пры працы навобмацак;
• клавіятура з фармаванымі клавішамі не выглядае плоскай. Акрамя гэтага, у большасці выпадкаў (у залежнасці ад канструкцыі ПК) фармоўка выкарыстоўваецца пры ўсталёўцы SMD-кампанентаў, напрыклад, святлодыёдаў.
Віды фармоўкі:
Тэхнічныя характарыстыкі
| Камутаванае напружанне, В | 0,1…42 |
| Ток камутацыі, А | 0,01…100 |
| Супраціў ізаляцыі, не менш, МОм | 5 |
| Максімальны памер, мм | 300x500 |
| Таўшчыня, без уліку элементаў мацавання, мм | 0,7...3 |
| Ход клавішы, мм | 0,2…0,5 |
| Высілак націску клавіш, Н | 1…5 |
| Гарантаваная колькасць націскаў клавішы, не менш | 3 000 000 |
| Працоўны дыяпазон тэмператур, °С | от –40 до +60 |
| Пыле-, влагаабароненасць | IP 52...IP 65 |
