Апісанне
Індуктыўныя датчыкі служаць для бескантактавага атрымання інфармацыі аб перасоўваннях рабочых органаў машын, механізмаў, робатаў і т.п. і пераўтварэння гэтай інфармацыі ў электрычны сігнал. Яны знайшлі шырокае прымяненне практычна ва ўсіх галінах прамысловасці і з'яўляюцца найбольш важнымі элементамі сістэм аўтаматыкі.
У асноўным бескантактавыя індуктыўныя выключальнікі працуюць на зрыве або змене амплітуды ваганняў генератара пры унясенні ў актыўную зону датчыка металічнага прадмета пэўных памераў. Пры падачы харчавання на выключальнік у вобласці яго адчувальнага элемента утворыцца пераменнае электрамагнітнае поле, наваднае ў унесеным у зону матэрыяле віхравыя токі, электрамагнітнае поле якіх прыводзіць да змены амплітуды ваганняў генератара. У выніку дэмадулятар выпрацоўвае аналагавы сігнал, які пераўтворыцца трыгерам ў парогавы ўзровень, які кіруе узмацняльнікам і які выклікае змяненне камутацыйнага стану выключальніка. У залежнасці ад матэрыялу, з якога выраблены элемент, які ўздзейнічае на датчык, адлегласць ўздзеяння можа змяняцца.

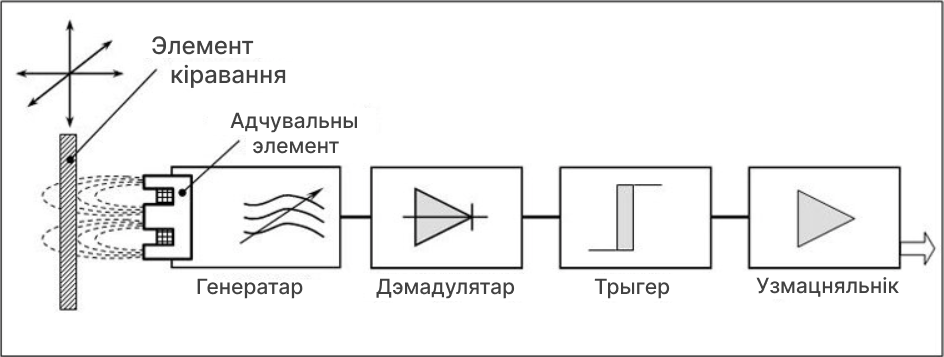

Функцыянальная схема індуктыўных датчыкаў
Па напрузе харчавання мы вырабляем тры групы індуктыўных выключальнікаў:
– на пастаянным току;
– на пераменным току;
– выключальнікі з токавым выхадам.
Перавага:
- індуктыўныя датчыкі забяспечваюць найвышэйшую надзейнасць выяўлення дэталяў машын і металічных аб'ектаў на малых і вялікіх адлегласцях;
- яны спрацоўваюць выключна на метал;
- на працу індуктыўных датчыкаў не аказвае ўплыў высокая вільготнасць, пыл, вібрацыя;
- яны стойкія да хімічна актыўным асяроддзям;
- адсутнічае механічны знос, адсутнічаюць адмовы, звязаныя са станам кантактаў;
- адсутнічае бразгат кантактаў і ілжывыя спрацоўвання;
- устойлівыя да механічных уздзеянняў.
