Правады з папяровай ізаляцыяй ПБ, АПБ

Апісанне

Правады з папяровай ізаляцыяй прымяняюцца для вырабу абмотак электрычных машын, апаратаў і трансфарматараў. Правады ў прасякнутым стане прызначаны для эксплуатацыі пры тэмпературы да 105°C. Ніжняе значэнне тэмпературы пры эксплуатацыі мінус 60°C.

Канструкцыя:

АПБ:
Стандарт: ТУ BY 100006791.074-2018

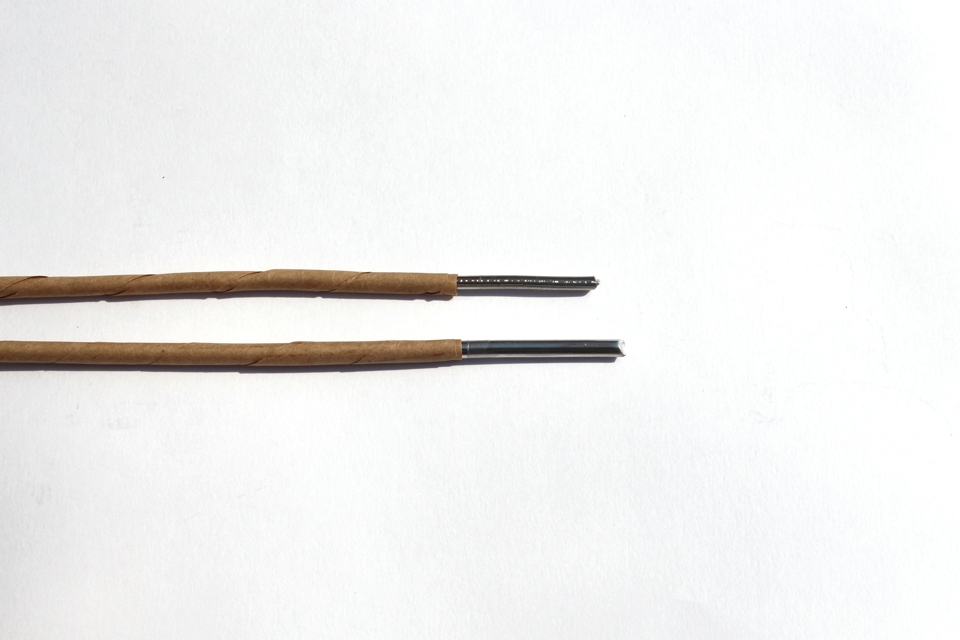

1. Дрот алюмініевы круглага або прамавугольнага перасеку:
• для круглага провада дыяметр ад 1,6 да 5,30 мм;

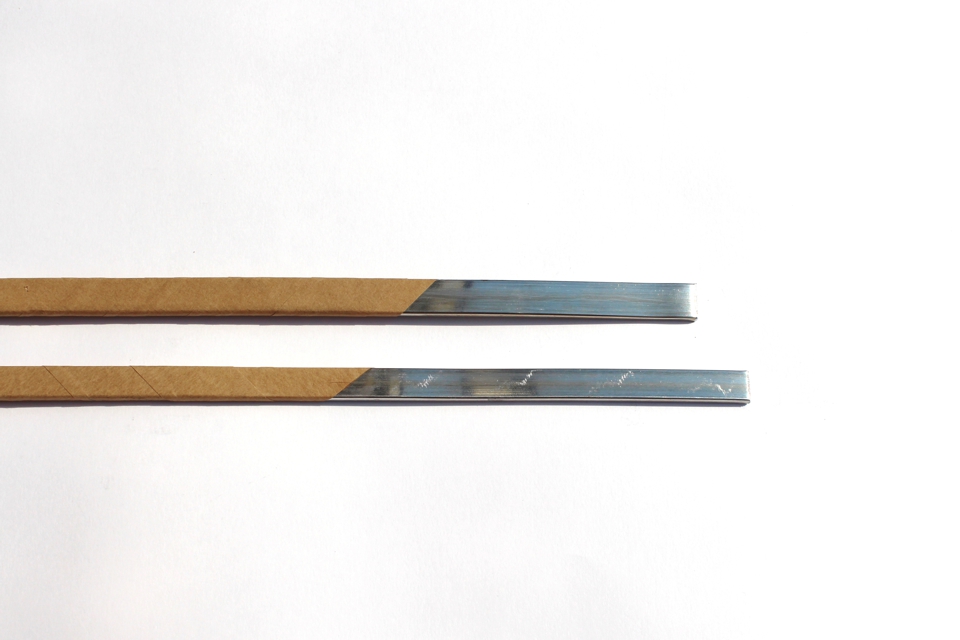

• для прамавугольнага памер па таўшчыні "а" ад 1,9 да 5,60 мм і па шырыні "b" ад 4,00 да 15,00 мм (гл.табліцу);
2. Ізаляцыя з кабельнай альбо мікрамацаванай паперы.

ПБ:
Стандарт: ТУ BY 100006791.073-2016
1. Дрот медны круглага або прамавугольнага перасеку:
• для круглага провада дыяметр ад 1,9 да 5,3 мм;
• для прамавугольнага памер па таўшчыні "а" ад 1,9 да 5,3 мм і па шырыні "b" ад 4,0 да 15,0 мм;
2. Ізаляцыя з кабельнай альбо мікрамацаванай паперы.

Лімітавае адхіленне памераў для прамавугольнага дроту

Намінальная шырыня дроту "b", мм	Намінальная таўшчыня дроту "а", мм
Намінальная шырыня дроту "b", мм	2,00	2,12	2,24	2,36	2,50	2,65	2,80	3,00	3,15	3,35	3,55	3,75	4,00	4,25	4,50	4,75	5,00	5,30	5,60
4,00
4,25
4,50
4,75
5,00
5,30
5,60
6,00
6,30
6,70
7,10
7,50
8,00
8,50
9,00
9,50
10,00
10,60
11,20
11,80
12,50
13,20
14,00
15,00

Пераважны шэраг намінальнага дыяметра для круглага дроту

1,32	1,35	1,38	1,40	1,45	1,50	1,53	1,56	1,60	1,70	1,78	1,80	1,85	1,90	2,00	2,03	2,10	2,12	2,13	2,14	2,20	2,22
2,24	2,25	2,30	2,36	2,40	2,44	2,50	2,51	2,52	2,57	2,59	2,61	2,65	2,70	2,73	2,76	2,80	2,84	2,85	2,80	2,95	2,98
3,00	3,02	3,05	3,15	3,20	3,27	3,30	3,34	3,35	3,36	3,37	3,40	3,45	3,50	3,55	3,57	3,50	3,61	3,66	3,67	3,70	3,72
3,75	3,80	3,81	3,90	3,92	3,95	4,00	4,10	4,11	4,15	4,23	4,25	4,37	4,50	4,75	5,00	5,10	5,20	5,30	5,60	5,65	6,00
