Апісанне
Самаклейныя плёнкавыя панэлі кіравання і клавіятуры у цяперашні час знаходзяць самае шырокае прымяненне ў розных галінах: прыборабудаванні, медыцынскай і бытавой тэхніцы, прамысловым абсталяванні і спецтэхніцы. Асабовыя плёнкавыя панэлі кіравання могуць быць выкананы:
• на аснове поліэфірных плёнак з нанясеннем токаправодных паст;
• на аснове друкаваных поплаткаў з гнуткіх фальгіраваных дыэлектрыкаў.
Перавагі гнуткіх панэляў кіравання
1. Малая таўшчыня. Сучасныя прыборы маюць устойлівую тэндэнцыю да памяншэння вагі і габарытаў (асабліва таўшчыні). З улікам гэтай акалічнасці, клавіятура таўшчынёй да 1 мм з'яўляецца ідэальным рашэннем.
2. Устойлівасць да ўздзеяння навакольнага асяроддзя і забруджванняў. Такія панэлі характарызуюцца высокай надзейнасцю, герметычнасцю кантактных груп, прастатой ўстаноўкі, даўгавечнасцю і выгадай выкарыстання.
3. Размяшчэнне органаў кіравання не прывязана да жорсткай поплаткі. Вы можаце мець універсальную плату для ўсёй лінейкі прыбораў, змяняючы дызайн і канфігурацыю толькі плёнкавай клавіятуры.
4. Шырокія магчымасці дызайну дазваляюць зрабіць інтэрфейс прыбора сучасным і інтуітыўна зразумелым. Вы больш не абмежаваныя стандартнымі рашэннямі і можаце ўвасобіць у самаклейнай клавіятуры ўсе задумкі па вонкавым выглядзе. Форма можа быць практычна любая. У панэлях ёсць магчымасць фармаваць празрыстыя вокны для адзіночных святлодыёдаў, а таксама LCD і святлодыёдных індыкатараў. Для лепшага ўспрымання, вокны для святлодыёдаў могуць быць адфармованы ў выглядзе лінзаў. На празрыстыя вокны можна наносіць каляровы пласт святлафільтра.
5. Магчымасць ўбудавання SMD-кампанентаў. Няма неабходнасці рабіць плату, калі Вам патрэбныя, напрыклад, святлодыёды для індыкацыі. Таксама няма неабходнасці размяшчаць клавіятуру над платай - яна падключаецца гнуткім шлейфам адвольнай даўжыні. Геаметрычныя параметры шлейфу, а таксама размяшчэнне, крок і шырыня могуць быць любымі.
Гнуткія панэлі кіравання з нанясеннем токаправодных паст
Дадзеныя клавіятуры вырабляюцца на базе поліэфірных плёнак. Праваднікі і кантактныя элементы на іх фармуюцца шляхам нанясення і полімерызацыі токаправодных паст. Вырабляюцца без прымянення закладных металічных мембран. Забяспечваюць добрую функцыянальнасць пры мінімальным кошту. Такія клавіятуры могуць быць зусім плоскімі з вельмі малой таўшчынёй (да 1мм), пры гэтым націск на клавішу з-за малога ходу практычна неадчувальны. У выпадку, калі неабходна, каб пры націску на клавішу адчуваўся выразны пстрычка, магчымы выраб зоны націску з тактыльным эфектам. Тактыльны эфект у такіх клавіятурах дасягаецца пры дапамозе фармоўкі асабовай плёнкі.

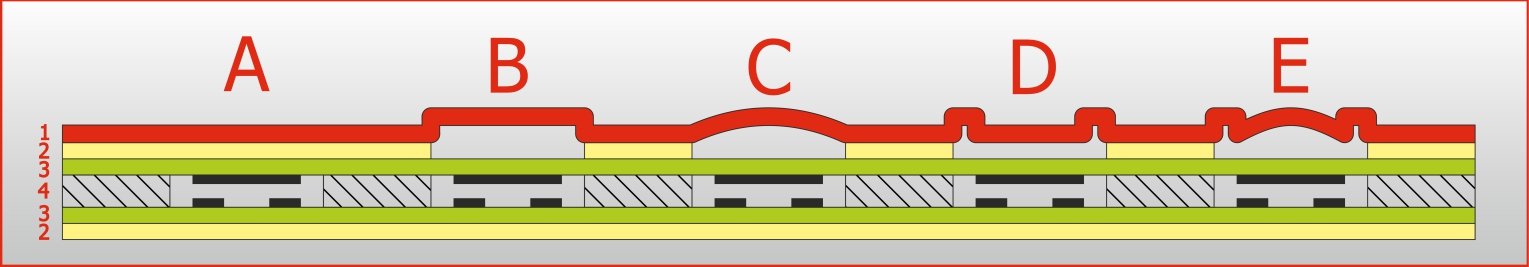

• A - без тактыльнага эфекту
• B,С,D и E - з тактыльным эфектам і рознай формай клавіш
• 1 - асабовая графічная панэль
• 2 - верхні і ніжні клеявы пласт
• 3 - верхняя і ніжняя кантактныя плёнкі
• 4 - клеявая дыстанцыйная пракладка
Тэхнічныя характарыстыкі
| Камутаванае напружанне, В | 0,1…36 |
| Ток камутацыі, А | 0,01…10 |
| Супраціў ізаляцыі, не менш, МОм | 5 |
| Максімальны памер, мм | 500x300 |
| Таўшчыня, не больш, мм | 1 |
| Ход клавішы без тактыльнага эфекту, мм | 0,2 |
| Ход клавішы з тактыльным эфектам, мм | 0,5…0,8 |
| Высілак націску клавіш, Н | 1…5 |
| Гарантаваная колькасць націскаў клавішы, не менш | 1 000 000 |
| Працоўны дыяпазон тэмператур, °С | от +1 до +50 |
| Пыле-, влагаабароненасць | IP 65 |
Гнуткія панэлі кіравання на аснове друкаваных поплаткаў з фальгіраваных дыэлектрыкаў
Клавіятуры з фальгіраваных дыэлектрыкаў - адзіныя з гнуткіх клавіятур, на якія вырабляецца ўстаноўка металічных камутуючых мембран. Гэтыя вырабы маюць шэраг пераваг: маюць вялікі дыяпазон рабочых тэмператур і малы (у параўнанні з клавіятурамі з нанясеннем токаправодных паст) супраціў токаправодных дарожак.
Клавіятуры маюць медныя праваднікі і гальванічнае нікеліраванне кантактных зон і ламелей. За кошт гэтага ў іх больш працяглы тэрмін службы. Яны таксама ж простыя ва ўсталёўцы на корпус выраба, як і звычайныя клавіятуры з нанясеннем токаправодных паст, альбо дэкаратыўныя прыборныя панэлі. Клавіятуры могуць пастаўляцца ў камплекце з раздымамі.

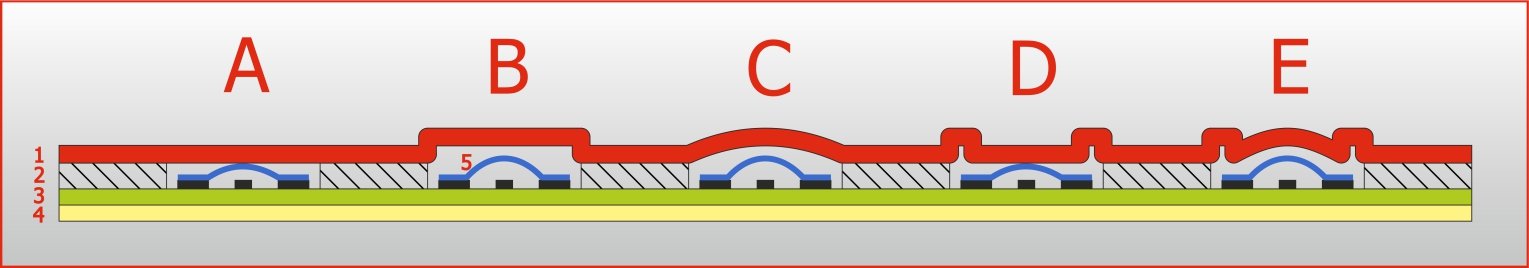

• A - без фармоўкі клавіш
• B,С,D и E – з рознай формай клавіш
• 1 - асабовая графічная панэль
• 2 - клеявая і фіксуючая пракладка
• 3 - кантактная плёнка
• 4 - ніжні клеявы пласт
• 5 - металічныя мембраны
Тэхнічныя характарыстыкі
| Камутаванае напружанне, В | 0,1…42 |
| Ток камутацыі, А | 0,01…100 |
| Супраціў ізаляцыі, не менш, МОм | 5 |
| Максімальны памер, мм | 500x300 |
| Таўшчыня, не больш, мм | 1 |
| Ход клавішы без тактыльнага эфекту, мм | 0,2…0,2 |
| Высілак націску клавіш, Н | 1…5 |
| Гарантаваная колькасць націскаў клавішы, не менш | 2 000 000 |
| Працоўны дыяпазон тэмператур, °С | от +1 до +60 |
| Пыле-, влагаабароненасць | IP 65 |
